Stromversorgung für ein PC-Mainboard im KFZ
Hier gibt's eine Bauanleitung für eine Stromversorgung eines üblichen PC-Mainboards
im KFZ. Die technischen Daten:
- Eingang 9..16V DC 5..2A
- Ausgangsspannungen:
- +5V 5A
- +12V 1A
- -5V ca. 100mA
- -12V ca. 100mA
- Wirkungsgrad ca. 80..90%
Ich verwende die Schaltung, um bei mir im Auto einen 386SX-16 mit Laptop-Festplatte und CD-ROM
zusammen mit einem MP3-Decoder (dem in der Zeitschrift c't veröffentlichten
PUMP) zu versorgen. Sie läuft nun seit einigen Wochen ohne Probleme,
dennoch möchte ich zur Sicherheit an dieser Stelle darauf hinweisen, daß ich keinerlei Garantie für die
Funktionsfähigkeit der hier veröffentlichten Schaltung gebe, obwohl ich keine Probleme erwarte und mittlerweile
auch eine Rückmeldung über einen funktionierenden Nachbau erhalten habe.

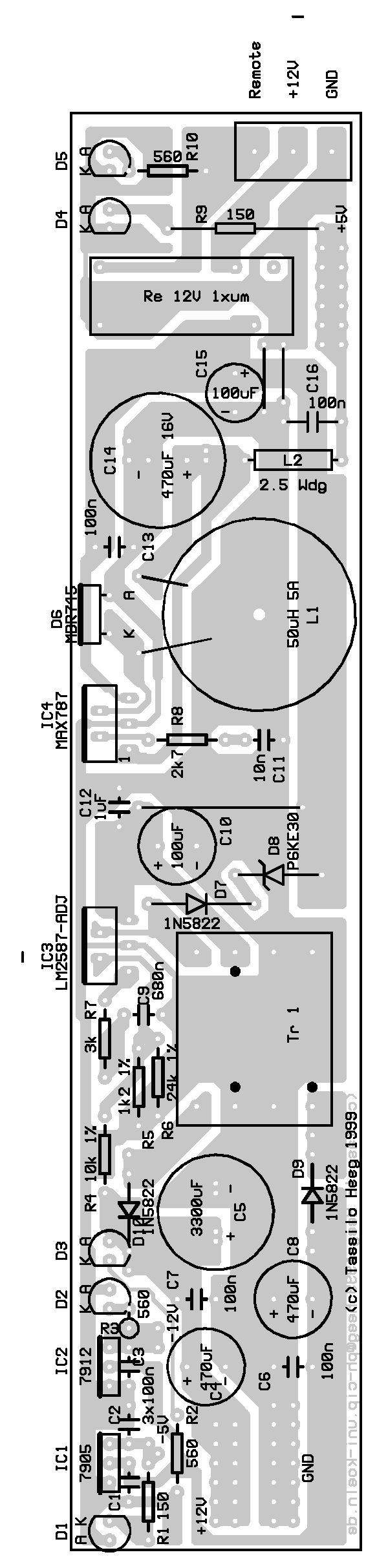

Baupläne
Einen Schaltplan habe ich nicht erstellt, da die Schaltung im Wesentlichen eine Kombination der in den
Herstellerdatenblättern der Schaltregler-ICs gezeigten Applikationen darstellt.
Ach ja, die Materialkosten dürften sich auf etwa
DM 100,- belaufen, mir liegt ein Angebot der Firma SEGOR vor, das auf ungefähr
DM 92,10 kommt (Danke an Christian).
Bitte beachten Sie auch die dem ZIP-Archiv beigepackte Datei README.TXT.
Letzte Aktualisierung am 30.7.1999
